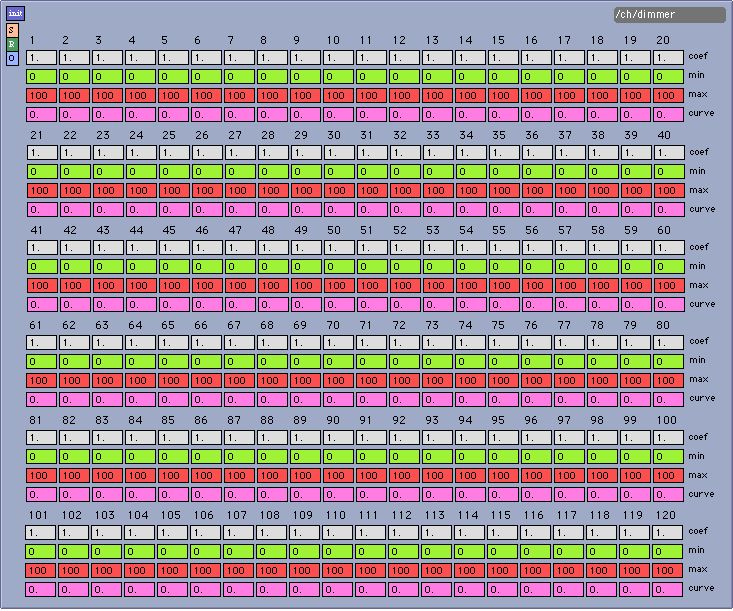

Cette fenêtre s'ouvre avec la touche Image de la fenêtre channel


description :


La fenêtre dimmer permet de mettre en forme les valeurs avant d'êtres envoyés au gradateurs (dimmer).
Elle permet de borner les valeurs de sorties (min max) de rajouter une courbe sur chaque circuit (courbe logarythmique ou exponentielle) et multiplier la valeur de chaque circuit par des coefficients.

fonctions :


/ch/x/dimmer/coef : coefficient multiplicateur de la valeur du circuit
nb_décimal_ paramètre non dynamique min=0, max=100 init=1.

/ch/x/dimmer/min : valeur de sortie minimale que peut avoir le circuit
nb_décimal_ paramètre non dynamique min=0, max=100 init=0.
lorsque la valeur /ch/x/dimmer/min = 10, et que la valeur /ch/x = 0, la valeur de sortie du circuit x sera de 10

/ch/x/dimmer/max : valeur de sortie maximale que peut avoir le circuit
nb_décimal_ paramètre non dynamique min=0, max=100 init=100.
lorsque la valeur /ch/x/dimmer/max = 80, et que la valeur /ch/x = 100, la valeur de sortie du circuit x sera de 80

ch/x/dimmer/curve :coefficient de courbe pour chaque circuit
/ch/x/dimmer/coef = 0 valeur nominale
nb_décimal_ paramètre non dynamique min=-1, max=1 init=0.
0 = courbe linéaire 0->1 courbe exponentielle 0-> -1 courbe logarythmique

astuces :


Lorsque l'on doit réaliser des interrupteurs on peut mettre une curve à 1 ou -1.
